По ГОСТ 18482-79 выбираем диаметр трубопровода окислителя равным .

8. Выбор типов заборных устройств и расчёт остатков незабора

Заборные устройства (ЗУ) ТБ, предназначены для обеспечения бесперебойного поступления компонентов топлива из баков в топливные магистрали при всех заданных режимах работы ЖРД. Нарушения подачи топлива, вызываемые воронкообразованием, кавитацией или динамическим «провалом» уровня свободной поверхности топлива, проявляющимся в неравномерном опускании топлива, недопустимы.

Конструкция ЗУ зависит от области применения ЛА, а также от конструктивного выполнения и компоновки ТБ и ДУ.

На маломанёвренных ЛА обычно применяются тарельчатые или сифонные ЗУ.

При сливе КТ через сливное отверстие в баке в конце опорожнения образуется воронка, приводящая к двухфазному течению в сливном трубопроводе.

Переход к двухфазному течению при вихревом воронкообразовании происходит при больших высотах уровня, чем при возникновении воронки без вращения. Поэтому для уменьшения остатков незабора применяют ЗУ, понижающие величину критического уровня.

На величину остатков незабора топлива оказывают влияние:

1. форма топливного бака;

2. форма днища, с которого производится забор КТ;

3. место отбора (центральное или боковое);

4. способ, применяемый для исключения вихревой воронки;

5. массовый секундный расход КТ.

Для бака окислителя выбираем тарельчатое ЗУ с центральным отбором КТ, а для бака горючего – тарельчатое ЗУ с боковым отбором КТ.

8.1 Выбор типов и основных геометрических размеров заборных устройств

Расчёт проводится согласно [4].

Выбор основных размеров заборного устройства бака окислителя

Диаметр тарели:

.

Высота установки тарели:

.

Радиус перехода в сопряжении днище – трубопровод:

.

Диаметр рёбер тарели:

.

Радиус внутреннего контура тарели:

.

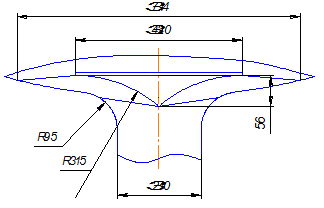

Рис.11. Схема заборного устройства бака окислителя

Выбор основных размеров заборного устройства бака горючего

Диаметр тарели:

.

Высота установки тарели:

.

Радиус перехода в сопряжении днище – трубопровод:

.

Диаметр рёбер тарели:

.

Радиус внутреннего контура тарели:

.

Рис.12. Схема заборного устройства бака горючего

8.2 Расчёт полных остатков незабора

Исходные данные:

Кинематическая вязкость окислителя ;

Кинематическая вязкость горючего ;

Коэффициент поверхностного натяжения окислителя;

Коэффициент поверхностного натяжения горючего.
