Применение вытеснительной системы подачи топлива целесообразно при давлениях в КС не больше . Газовытеснительные системы подачи топлива находят в основном применение в двигателях небольшой тяги, рассчитанных на малое время работы.

При насосной системе подачи топлива нет необходимости поддерживать в баках высокое давление. Небольшое давление воздушной подушки в баках () создаётся для обеспечения бескавитационной работы насосов. Насосная система подачи топлива значительно сложнее вытеснительной, но для двигателей средних и больших тяг она предпочтительнее, т. к. вес всей системы питания ЖРД, включая баки с топливом, будет меньше.

Системы питания ЖРД с насосной подачей топлива бывают:

1) с автономной (независимой) турбиной (схема “без дожигания”);

2) с предкамерной турбиной (схема “с дожиганием”).

Системы ЖРД с автономной турбиной применяются для маршевых двигателей средней тяги (максимальное значение давления в КС ). Следует учитывать то, что автономные турбины являются высокоперепадными () и малорасходными, а также то, что они снижают удельный импульс тяги двигателя на 2-6 % из-за выброса “мятого” газа за борт ракеты.

Системы ЖРД с предкамерной турбиной используются в двигателях большой тяги с высоким давлением в КС (). Предкамерные турбины являются высокорасходными и низкоперепадными (). Двигатели данной схемы более экономичны, так как в них исключаются потери удельного импульса тяги из-за расходования топлива на питание турбин. [1]

Так как интервал времени работы ДУ довольно значителен и двигатели имеют среднюю тягу, выбираем насосную систему подачи топлива без дожигания генераторного газа (см. рис.1).

Рис. 1. Схема питания ЖРД с автономной турбиной и газогенератором, работающим на основных компонентах топлива: 1 – камера сгорания; 2, 3 – отсечные клапаны; 4 – насос горючего; 5 – бак горючего; 6 – бак окислителя; 7 – насос окислителя; 8 – газогенератор;

9 – турбина; 10 – выхлопное сопло

Исходя из того, что один из компонентов топлива (кислород) является криогенным, турбину ТНА будем располагать консольно (см. рис.2). Центральное расположение турбины в данном случае нерационально, так как условия работы такого ТНА крайне сложны из-за высоких перепадов температуры в полостях ТНА.

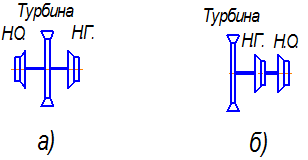

Рис.2. Схема расположения турбины в ТНА: а – центральное расположение турбины;

б – консольное расположение турбины

2. Оценочный расчёт проектных параметров ЖРД

Данный расчёт выполняется согласно [2].

Исходные данные:

1) Тяга 1-й ступени ;

2) Количество двигателей ДУ ;

3) Тяга единичного двигателя ;

4) Топливо керосин;

5) Давление в камере сгорания одиночного двигателя ;

6) Давление на срезе сопла .
