- электронно-временное устройство 3;

- блок питания 4;

- блок настройки антенны 5;

- прибор управления 6;

- терморегуляторы 8, II;

- вентилятор 9;

- датчик давления 10;

- датчики температуры 12, 14;

- передатчики КВ-А и КВ-Б 13, 16;

- блок барореле 15.

Приборы 3, 4, 5 и 6 установлены на раме 7, которая крепится к шпангоуту корпуса центральной части в двух точках шарнирно и в шести - жестко. Шарнирное соединение дает возможность откидывать раму 7 с установленными на ней приборами и подключенной кабельной сетью на угол, обеспечивающий доступ к приборам, расположенным под рамой на корпусе ОК. Для амортизации рамы в местах жесткого крепления установлены прокладки из паронита. Приборы закреплены на раме с помощью ленты и скоб. Остальная аппаратура герметичного отсека крепится к корпусу СК. КВ передатчики 13, 16 и блок барореле 15 установлены на резиновых амортизаторах.

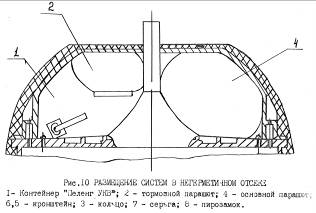

В негерметичном отсеке (рис.10) размещены: парашютная система, состоящая из основного 4 и тормозного 2 парашютов, дипольные отражатели и контейнер "Пеленг УКВ" I. Контейнер I установлен в чехле и соединен с корпусом СК тросом и привязанным к нему кабелем.

Стропы тормозного парашюта вместе с фалой и основного парашюта закреплены на серьге 7, которая удерживается в кронштейне 6. Основной парашют уложен в чехле, нижний край закреплен на корпусе СК планками, а верхний - при помощи колеи 3. Основной парашют прикреплен к кронштейнам 5 и 6.

Твердотопливный двигатель мягкой посадки расположен в месте соединения строп основного парашюта.

Пневмоагрегат стабилизации 5 (рис.2) установлен снаружи СК на шпильках платформы 3. Положение сопел пневмоагрегата относительно осей и регулируется прокладками и фиксируется штифтами.

Тормозной двигатель 6 зафиксирован по кольцу 13 и прикреплен к платформе 3. Кольцо 13 выставлено на платформе 3 по центру тяжести СК без двигателя.

Телеметрическая аппаратуре 7, состоящая из двух блоков и антенны, установлена на плате, которая крепится к платформе 4 при помощи стоек 14.

Список использованной литературы

1. Иванов Н.М. Баллистика и навигация космических аппаратов. Гриф МО РФ. – М.: Дрофа, 2008.

2. Семенов А.А. Спускаемая капсула космического аппарата. – СПб.: Нева, 2009.

3. Справочник по космонавтике. – М.: 2006.
