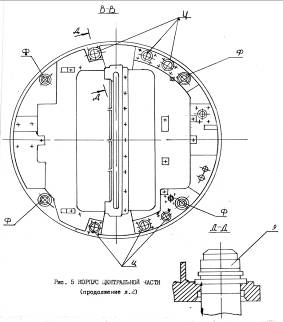

Шпангоут 4 является силовой частью СК, изготавливается из поковки и имеет вафельную конструкцию. В шпангоуте со стороны герметичной части на бобышках разделаны глухие резьбовые отверстия, предназначенные для крепления приборов, сквозные отверстия "Ц" для установки герморазъемов 9 и отверстия "Ф" для установки замков-толкателей крышки парашютной системы. Кроме того, в шпангоуте имеется паз под шланг системы герметизации щели 8. Бобышки "К" предназначены для стыковки СК с переходной рамой с помощью замков II.

Со стороны парашютного отсека переходник I закрыт кожухом 5, который крепится винтами 10.

На корпусе центральной части имеются четыре отверстия 12, служащие для установки механизма сброса лобовой теплозащиты.

Днище (рис.6) состоит из шпангоута I и сферической оболочки 2, сваренных между собой встык. В шпангоуте имеются две кольцевые канавки для резиновых прокладок, отверстия "А" для соединения днища о корпусом центральной части, три бобышки "К" о глухими резьбовыми отверстиями, предназначенный для такелажных работ о СК. Для проверки герметичности СК в шпангоуте выполнено резьбовое отверстие с установленной в него заглушкой 6. В центре оболочки 2 с помощью винтов 5 закреплен штуцер 3, служащий для проведения гидропневмоиспытаний СК на заводе-изготовителе.

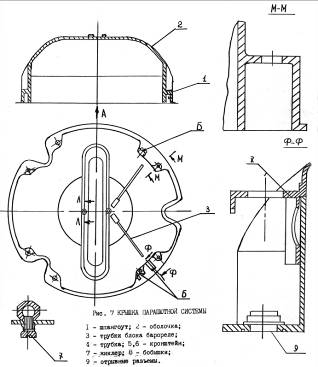

Крышка парашютной системы (рис.7) состоит из шпангоута I и оболочки 2, сваренных встык. В полюсной части крышки имеется щель, через которую проходит хвостовик переходника корпуса центральной части. На наружной поверхности крышки установлены трубки 3 блока барореле и приварены кронштейны 6, предназначенные для крепления отрывных разъемов 9. С внутренней стороны крышки к оболочке приварены кронштейны 5, служащие для крепления тормозного парашюта. Жиклеры 7 связывают полость парашютного отсека с атмосферой.

2.2 Теплозащитное покрытие

Теплозащитное покрытие (ТЗП) предназначено для защиты металлического корпуса СК и находящейся в нем аппаратуры от аэродинамического нагрева при спуске с орбиты.

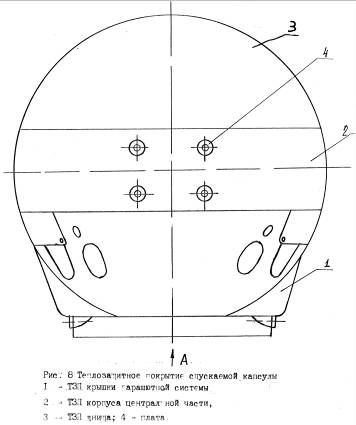

Конструктивно ТЗП СК состоит из трех частей (рис.8): ТЗП крышки парашютной системы I, ТЗП корпуса центральной части 2 и ТЗП днища 3, зазоры между которыми заполнены герметикой "Виксинт".

ТЗП крышки I представляет собой асботекстолитовую оболочку переменной толщины, скрепленную с теплоизоляционным подслоем из материала ТИМ. Подслой соединяется с металлом и асботекстолитом при помощи клея. Внутренняя поверхность крышки и наружная поверхность переходника пленко-протяжного тракта оклеиваются материалом ТИМ и поропластом. В ТЗП крышки имеются:

- четыре отверстия для доступа к замкам крепления лобовой теплозащиты, заглушаемые резьбовыми пробками 13;

- четыре отверстия для доступа к пирозамкам крепления крышки к корпусу центральной части СК, заглушаемые пробками 14;

- три кармана, служащие для установки СК на переходной раме и закрываемые накладками 5;

- отверстия под отрывные электроразъемы, закрываемые накладками.

Накладки устанавливаются на герметике и крепятся титановыми винтами. Свободное пространство в местах установки накладок заполняется материалом ТИМ, наружная поверхность которого покрывается слоем асботкани и слоем герметика.

В зазор между хвостовиком пленко-протяжного тракта и торцем выреза ТЗП крышки укладывается поропластовый шнур, на который наносится слой герметика.

ТЗП корпуса центральной части 2 состоит из двух асботекстолитовых полуколец, установленных на клее и соединенных двумя накладками II. Полукольца и накладки крепятся к корпусу титановыми винтами. На ТЗП корпуса имеются восемь плат 4, предназначенных для установки платформ.

ТЗП днища 3 (лобовая теплозащита) представляет собой сферическую асботекстолитовую оболочку равной толщины. С внутренней стороны к ТЗП стеклопластиковыми винтами крепится титановое кольцо, которое служит для соединения ТЗП с корпусом центральной части при помощи механизма сброса. Зазор между ТЗП днища и металлом заполняется герметиком с адгезией к ТЗП. С внутренней стороны днище оклеивается слоем теплоизоляционного материала ТИМ толщиной 5 мм.

2.3 Размещение аппаратуры и агрегатов

Аппаратура размещена в СК таким образом, чтобы обеспечивались удобство доступа к каждому прибору, минимальная длина кабельной сети, требуемое положение центра масс СК и требуемое положение прибора относительно вектора перегрузки.

Рисунок 9.

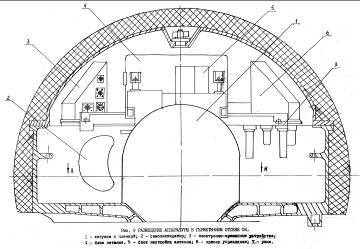

В герметичном отсеке СК расположена следующая аппаратура (рис.9):

- катушка с пленкой I;

- самоликвидатор 2;
