Проектирование твердотопливного ракетного двигателя третьей ступени трехступенчатой баллистической ракеты

Страница 8

Вывод:

Постоянство (примерное) значения величины σ говорит о том, что тяга РДТТ остается величиной постоянной при полном выгорании топлива.

2.4 Расчет звездчатого заряда РДТТ

Звездчатые заряды нашли очень широкое применение в современных двигателях твердого топлива, благодаря отработанной технологии изготовления и высокому коэффициенту внутреннего заполнения, однако звездчатые заряды имеют дигрессивные остатки топлива, которые можно устранить профилированием внутренней поверхности камеры сгорания и применением вкладышей из легких материалов.

Также по сравнению со щелевыми зарядами они дают меньшее время работы, а также наличие участков с повышенной концентрацией напряжений.

Исходные данные:

Тяга двигателя Р = 160 кН;

Ускорение свободного падения g = 9,81 м/с2;

Время работы двигателя τ = 60 с;

Диаметр заряда Dз = 1,457 м;

Плотность топлива ρт = 1770 кг/м3;

Температура горения топлива Тк = 3300 К;

Скорость горения топлива u = 0,0085 м/с;

Удельный импульс тяги с учетом потерь Jуд = 2352 м/с;

Газовая постоянная R = 307 Дж/(кг·К);

Давление в КС рк = 4 МПа;

Порядок расчета:

Величина скорости горения, которую можно допустить в канале заряда, исходя из условия отсутствия эрозионного горения:

,

где – удельный вес топлива;

– приведенная сила топлива.

Площадь канала при отсутствии эрозионного горения:

,

где – вес топлива;

– масса топливного заряда;

χ=1 – коэффициент тепловых потерь.

Находим потребный коэффициент заполнения поперечного сечения камеры:

,

где – площадь КС.

Определяем потребное значение относительной толщины свода заряда:

.

По графикам зависимостей подбираем число лучей nл и тип заряда, обеспечивающий потребный коэффициент заполнения. Выбираем звездчатый заряд со скругленными углами nл = 6.

По графикам и определяем характеристику прогрессивности горения заряда σs и коэффициент дигрессивно догорающих остатков λК. σs = 1,78; λК = 0,09.

Определяем длину заряда:

.

Угол раскрытия лучей:

.

Из технологических соображений выбираем радиус скругления:

.

По таблице определяем значение углов: β = 86,503; θ = 40,535.

Определяем толщину свода заряда:

.

L3/D3 = 1,58/1,457 = 1,084 - это значение лежит в диапазоне среднестатистических данных для третьей ступени.

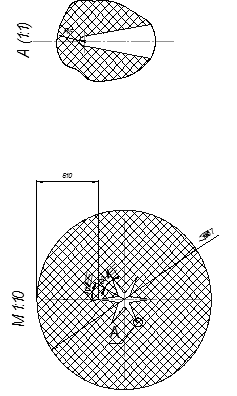

Рис. 1 Схема звездчатого заряда.

2.5 Расчет на прочность корпуса РДТТ

Расчет позволяет определить толщину элементов корпуса, находящихся под давлением газов в КС. Необходимо, чтобы корпус был прочен и имел минимальную массу и стоимость.

Исходные данные:

Давление в КС РДТТ

;

Внутренний диаметр КС

;

Материал обечайки КС

Сталь;

Предел прочности

;

Модуль упругости

;
