Проектирование твердотопливного ракетного двигателя третьей ступени трехступенчатой баллистической ракеты
;
;
Размеры щелей.
Высота щели
Размер перемычки
.
Запас на ТЗП, ЗКС и обечайку
2.3 Расчет характеристик прогрессивности щелевого заряда РДТТ
Горение заряда твердого топлива называют прогрессивным, если поверхность горения увеличивается. Характеристикой прогрессивности заряда называется отношение площади горящей поверхности заряда к начальной величине площади заряда. Характеристика прогрессивности горения заряда является определяющим фактором для поддержания постоянного давления в камере сгорания, а, следовательно, и для поддержания постоянства тяги двигателя по величине.
Исходные данные:
- Наружный радиус заряда R3 = 0,7285 м;
- Радиус канала rвн = 0,2185 м;
- Полная длина заряда Lз = 1,611 м;
- Длина щелевой части заряда Lщ = 0,113 м;
- Половинная ширина щели δ = 0,0145 м.

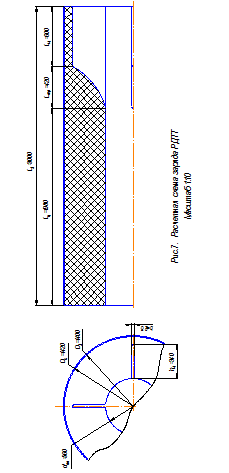

Рис. 8. Сектор щелевого заряда
Порядок расчета:
Определяем углы α0 и φ0 в начальный момент горения:
Полная начальная площадь горения заряда:
Определение начального объема заряда:
Определяем граничное значение е=e’, при котором исчезает дуговая часть периметра канала щелевой части (φ=π/4):
.
Определяем максимальное значение lmax:
.
Для ряда значений е[0,lmax] определяем текущую площадь поверхности горения и объем заряда (λ=0,6):
Определяем характеристики прогрессивности σ и ψ для найденных значений S и w, результаты заносим в таблицу:
.
|
e, м |
0 |
0,1 |
0,2 |
0,3 |
0,4 |
|
|
1,14 |
9,043 |
17,124 |
25,576 |
34,679 |
|
|
3,8 |
21,069 |
30,833 |
37,341 |
42,08 |
|
S, |
5,695 |
6,228 |
6,494 |
6,488 |
6,189 |
|
|
2,438 |
2,106 |
1,671 |
1,162 |
0,611 |
|
|
1 |
1,094 |
1,14 |
1,139 |
1,087 |
|
|
0 |
0,136 |
0,314 |
0,523 |
0,749 |
