размеры, мм: блок автопилота - 80 х 47 х 10; ИНС – 98 х 70 х 21; приемник СНС - 30 х 30 х 10; вес, кг: блок автопилота - 0,120; ИНС - 0,160; приемник СНС - 0,03. Электрические характеристики: напряжение питания, В - 10 .27; потребляемая мощность (макс.), Вт - 5. Окружающая среда: температура, град С - от –40 до +70; вибрация/удар, g - 20.

Управление: порты RS-232 (2) - прием/передача данных; порты RS-422 (5) – связь с внешними устройствами; каналы ШИМ (12) - управляющие устройства; программируемые ППМ (255) - поворотные пункты маршрута. Рабочие диапазоны: крен - ±180°; тангаж - ±90°; курс (путевой угол) - 0 .360; ускорение - ±10 g; угловая скорость - ±150°/сек

Система управления пространственным положением остронаправленных антенных систем в комплексах БЛА

Сам по себе беспилотный летательный аппарат (БЛА) – лишь часть сложного комплекса, одна из основных задач которого – оперативное доведение полученных сведений до оперативного персонала пункта управления (ПУ). Возможность обеспечения устойчивой связи является одной из важнейших характеристик, определяющих эксплуатационные возможности комплекса управления БЛА и обеспечивает доведение сведений, полученных БЛА, в режиме «реального времени» до оперативного персонала ПУ. Для обеспечения связи на значительные расстояния и повышения помехозащищенности за счет пространственной селекции в комплексах управления БЛА широко используются остронаправленные антенные системы (АС) как на ПУ, так и на БЛА. Функциональная схема системы управления пространственным положением остронаправленной АС, обеспечивающая оптимизацию процесса вхождения в связь в комплексах управления БЛА, приведена на рис. 1.

Система управления остронаправленной АС (см. рис. 1) включает в себя:

• Собственно остронаправленную АС, радиотехнические параметры которой выбираются, исходя из требований обеспечения необходимой дальности связи по радиолинии.

• Сервопривод АС, обеспечивающий пространственную ориентацию ДН АС в направлении ожидаемого появления излучения объекта связи.

• Систему автоматического сопровождения по направлению (АСН), обеспечивающую устойчивое автосопровождение объекта связи в зоне уверенного захвата пеленгационной характеристики системы АСН.

• Радиоприемного устройства, обеспечивающего формирование сигнала «Связь», свидетельствующего о приеме информации с заданным качеством.

• Процессор управления антенной системой, обеспечивающий анализ текущего состояния системы управления АС, формирование сигналов управления сервоприводом для обеспечения пространственной ориентации АС в соответствии с полетным заданием и алгоритмом пространственного сканирования, анализ наличия связи, анализ возможности перевода сервопривода АС из режима «Внешнее управление» в режим «Автосопровождение», формирование сигнала перевода сервопривода АС в режим «Внешнее управление».

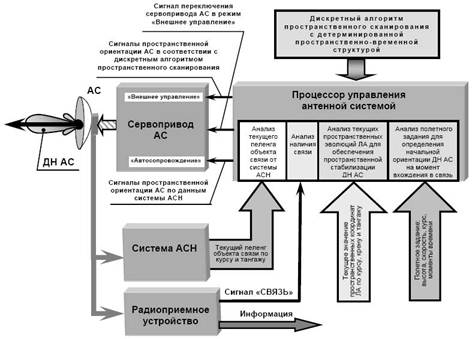

Рис. 1. Функциональная схема системы управления пространственным положением остронаправленной АС в комплексах управления БЛА

Основная задача, выполняемая системой управления пространственным положением остронаправленной АС, – обеспечить устойчивое вхождение в связь с объектом, заданным полетным заданием.

Эта задача распадается на ряд подзадач:

• Обеспечение пространственной ориентации ДН АС в направлении ожидаемого появления излучения объекта связи и ее пространственной стабилизации для случая расположения АС на борту летательного аппарата.
