Работы по атмосферной оптике во время полных солнечных затмений

Страница 5

Рис. 7

Чтобы можно было вести фотометрию заревого кольца со светофильтрами, в затворе можно устроить рамку, в которую закладывается желатиновый светофильтр, опоясывающий, таким образом, всю цилиндриче скую насадку снаружи.

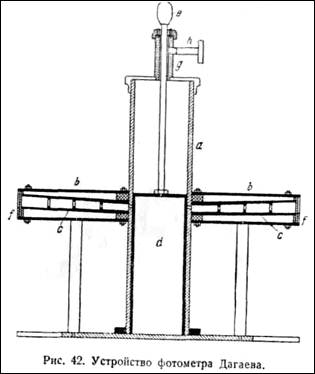

Верхняя часть цилиндра а закрывается съёмной крышкой со втулкой g. В крышке делается небольшая прорезь, которая при надевании крышки на цилиндр надвигается на имеющуюся на нём небольшую пуговку и фиксирует положение крышки.

Канал втулки полезно оклеить тонким чёрным бархатом или сукном. Верхний торец втулки также оклеивается чёрным бархатом.

Сквозь втулку проходит стержень с рукояткой е, прикрепляемый к цилиндрической кассете d и служащий для её перемещения внутри цилиндра а. Определённое положение кассеты в цилиндре а фиксируется стопорным винтом h, ввёрнутым в боковое отверстие втулки, а контроль величины перемещения кассеты производится по насечкам, нанесённым на стержне е через каждые 4 мм.

Фотометр должен быть установлен на высоком столбе так, чтобы наблюдатель не загораживал во время работы ни одного из отверстий прибора.

Работу с фотометром Дагаева надо начинать за 1 минуту до начала полного затмения и заканчивать через 1 минуту после его конца. Экспозиции делаются по 5 секунд. Плёнка применяется панхроматическая, чувствительностью 1000—2000 X и Д.

Очень важно при работе с этим фотометром правильно ориентировать прибор и положение плёнки в нём. Вертикальное положение прибора надо проверить отвесом. Одно из отверстий следует направить в ту сторону, откуда движется лунная тень (азимут движения лунной тени можно определить по карте полосы затмения, измерив угол между меридианом данного места и центральной линией). Нужно также проверить, в каком направлении находится стык плёнки, и проследить за тем, чтобы он не оказался случайно прямо против одного из отверстий.

Чтобы обеспечить нужное положение плёнки в кассете и устранить возможность вращения кассеты в цилиндре, можно на кассете сделать два выступа (вверху и внизу, по направляющей), а во внутренней поверхности цилиндра проделать узкую прорезь, а ещё лучше — две прорези, диаметрально противоположные друг другу. По этим прорезям должны ходить выступы кассеты при её передвижении вниз или вверх.

Все внутренние поверхности деталей фотометра (трубок, диафрагм, цилиндра, насадки, затвора, крышки, втулки), а также кассета окрашиваются чёрной матовой краской. Снаружи фотометр окрашивается белой или серебряной краской. На внешней поверхности фотометра, вдоль образующей внешнего цилиндра, проводится тонкая линия от крышки до верхнего основания кольцевой насадки и далее по этому основанию до его края. Эти линии необходимы для ориентировки фотометра во время работы ').

Зарядку, разрядку и обработку плёнки фотометра надо производить в полной темноте.

4 Наблюдения околосолнечного ореола

Как хорошо известно каждому, в непосредственной близости от Солнца яркость неба резко возрастает. Это явление носит название околосолнечного ореола. Учёт этого ореола совершенно необходим при фотометрии частных фаз, а также при определении интегральной яркости короны (в последнем случае ореол вызывается не Солнцем, а незакрытыми частями хромосферы и внутренней короны). Причина околосолнечного ореола заключается в рассеянии солнечного света сравнительно крупными частицами, плавающими в атмосфере (так называемыми аэрозолями).

Для наблюдений околосолнечного ореола лучше всего применить светосильные фотокамеры. Солнце должно быть закрыто шаром, помещённым на достаточно большом расстоянии. Это расстояние должно по крайней мере в 100 раз превышать фокусное расстояние камеры. Диаметр шара должен составлять 1/100 расстояния до него, т. е. он должен быть примерно равен фокусному расстоянию камеры. Для малых камер типа ФЭД с фокусным расстоянием объектива в 35 мм шар должен иметь диаметр 3,5 см и помещаться на расстоянии 3,5 м от камеры. Такое расстояние ещё допускает осуществление жёсткой связи между камерой и шаром в виде металлического стержня, который своей верхней частью, несущей шар, должен скользить по рельсу, проектирующемуся на небесную сферу несколько ниже суточной параллели Солнца.
