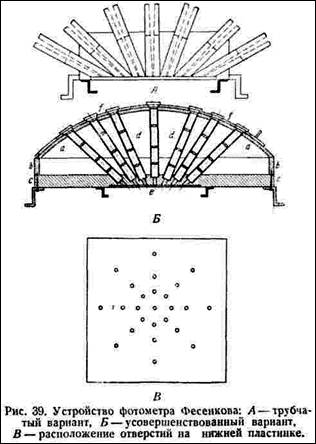

От этого недостатка свободен усовершенствованный фотометр Фесенкова (рис. 4, Б), который состоит из полой металлической полусферы, точнее, сферического сегмента а, укреплённого на металлическом кольце b, которое установлено на эбонитовый круг с. Трубки d расположены между сферическим сегментом а и эбонитовым кругом с (что обеспечивает прочность прибора и предохраняет от случайных поломок).

Рис. 4

Расчёт показывает, что при выбранных размерах фотометра радиус кривизны сегмента должен быть равным 250 мм, чтобы с большой степенью точности удовлетворить условию равной длины всех трубок. Металлическое кольцо b имеет наружный диаметр 365 мм и толщину 5—8 мм, эбонитовый круг с — соответственно 365 мм и 20 мм.

В эбонитовом круге просверливаются сквозные двухступенчатые каналы, оси которых отклонены от вертикали под углами 30°, 45° и 60°; каналы расположены симметрично через 45° по азимуту относительно центрального вертикального канала. Ступени каналов имеют диаметры 12 мм (большая ступень) и 5 мм (меньшая ступень).

Для получения узких световых пучков в эбонитовом круге протачивается круглая выточка глубиною в 1 мм, в которую вкладывается плоский металлический круг е той же толщины с калиброванными отверстиями диаметром в 1 мм.

Трубки d изготовляются из латуни и каждая из них имеет внутренний диаметр 10 мм, наружный—12 мм и длину 105 мм.

В трубки вставляется по три диафрагмы на равных расстояниях от их верхнего конца; диаметры диафрагм — 8, 6 и 4 мм соответственно.

Нижними концами трубки вставляются в двухступенчатые каналы эбонитового круга с. Противоположные концы трубок вставляются в двухступенчатые отверстия сферического сегмента а, просверленные в нём под теми же углами, что и каналы в эбонитовом круге.

Диаметры ступеней этих отверстий должны равняться 12 мм (внутренняя ступень) и 10 мм (внешняя ступень), чтобы обеспечить трубкам надёжный упор в сегмент.

К эбонитовому кругу привертываются салазки, по которым движется фанерный подкассетник, имеющий несколько большие размеры, чем в первой конструкции. Затвором служит сферический сегмент f, в котором просверливается 25 отверстий диаметром 12 мм, расположенных подобно отверстиям сферического сегмента а. Затвор / передвигается в небольших пределах по сегменту а. При одном крайнем положении затвора его отверстия совпадают с отверстиями сегмента а, при другом крайнем положении затвор перекрывает отверстия сегмента. Ручка, прикреплённая к затвору, позволяет быстро и резко его поворачивать, обеспечивая одинаковые экспозиции для всех трубок фотометра.

Все внутренние детали фотометра: отверстия затвора, отверстия сферического сегмента, внутренние полости трубок, диафрагмы, каналы эбонитового круга, плоский металлический круг и его отверстия и подкассетник необходимо покрыть чёрной матовой спиртовой краской.

Этот вид фотометра также рассчитан на фотопластинку размером 9 X 12 см.

Чтобы получить три засветки на одной пластинке, нужно после каждой экспозиции передвинуть подкассетник на 5 мм, при четырёх засветках перемещение должно быть на 3 мм. Контроль перемещения осуществляется по шкале, наклеенной на ручку подкассетника. Но так как на каждой пластинке можно провести только три-четыре экспозиции, необходимо к подкассетнику фотометра подобрать 4—5 кассет, которыми в случае необходимости перезаряжать фотометр в процессе его работы во время затмения.

Во время полной фазы с таким фотометром можно получить 8—12 экспозиций (при одной или двух сменах кассет соответственно). Во время частного затмения можно производить экспонирование каждые 10 минут, а ближе к полной фазе — через 5, 2 и 1 минуту (так же, как и фотометрию частных фаз).

По одной экспозиции желательно сделать за 30 сек. до II контакта и через 30 сек. после III контакта, так как особенно интересно уловить «набегание» и «убегание» лунной тени. Для этого один ряд трубок должен быть ориентирован по азимуту движения лунной тени. Этот азимут равен углу между меридианом места наблюдения и центральной линией полосы полного затмения на карте.

Ориентировку фотометра необходимо проверить за день до затмения, отметив на нём направление тени от вертикального стержня, освещенного Солнцем, в полдень или в какой-либо другой момент, который надо записать в журнал.

Если есть возможность использовать не один, а несколько фотометров Фесенкова, то было бы весьма интересно провести одновременные наблюдения с различными светофильтрами (например, с жёлтым и синим). Это даст возможность получить представление о распределении не только яркости, но и цвета по небу во время полного затмения. Как показывают наблюдения, небо во время затмения становится более синим и даже фиолетовым, что объясняется особенностями многократного рассеяния света (лучше всего рассеиваются, как известно, синие и фиолетовые лучи, а при многократном рассеивании этот эффект усиливается).
